2W超小体积AC/DC电源模块-VB02-T2Sxx系列

发布时间：2022-06-06 来源：GTL 点击：525

随着人们生活水平的不断提高，各种电气设备越来越多，智能化程度越来越高，要求体积越来越小。

冠图根据客户需求，结合市面上常用的工频灌封变压器，开发出管脚兼容的超小体积AC-DC电源模块，VB02-T2Sxx系列AC-DC电源模块。该电源模块额定输出功率2W，远大于工频灌封变压器的0.6VA，它们的主要特点如下表所示。

电源方案	额定输出功率	主要电气特点比较
工频灌封变压器尺寸：24.023.021.0mm	0.6VA （若考虑功率因数，额定功率小于0.6W）	优点：元件少，纹波噪声低。缺点：输入接220VAC市电，输出是低压交流电，需要经过整流桥和滤波电容后，才能得到直流电。输出电压跟随输入交流市电变化，需要经过稳压电路后才能得到稳定的直流电。若采用线性稳压电路，效率低，会带来很大额外损耗；若采用开关稳压电路，则无法避免开关电源纹波噪声大的固有缺点，需要额外增加LC滤波器。

VB02-T2Sxx 尺寸：25.022.017.5mm	2W	优点：输入可接入全球通用交流市电，85-264VAC，输出是稳定的直流电，效率高，损耗小；同样体积能够输出更大的功率。缺点：属于开关电源，纹波噪声较大，需要加入LC滤波器。

VB02电源模块主要应用于小功率、小体积的电气设备，包括智能家居类、通讯设备、仪器仪表设备等，下图为工频灌封变压器方案和VB02-T2Sxx电源模块方案的应用电路图。


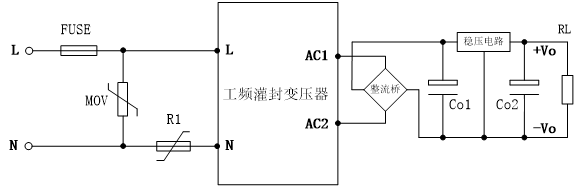

工频灌封变压器应用电路


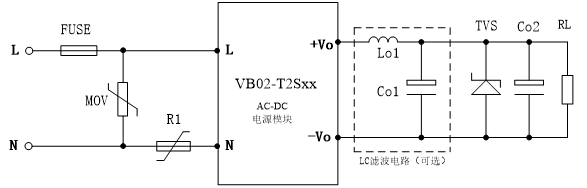

VB02-T2Sxx应用电路

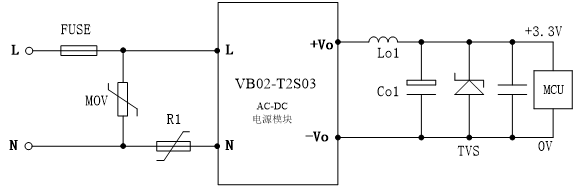

在有些场合，希望从交流市电取电，直接得到3.3V的稳压直流电，给单片机（MCU）供电，VB02-T2S03可以满足这个需求，应用电路如下图所示。如果需要2.5V的稳压直流电，VB02-T2S02能够满足。


电源方案	额定输出功率	主要电气特点比较
工频灌封变压器尺寸：24.023.021.0mm	0.6VA （若考虑功率因数，额定功率小于0.6W）	优点：元件少，纹波噪声低。缺点：输入接220VAC市电，输出是低压交流电，需要经过整流桥和滤波电容后，才能得到直流电。输出电压跟随输入交流市电变化，需要经过稳压电路后才能得到稳定的直流电。若采用线性稳压电路，效率低，会带来很大额外损耗；若采用开关稳压电路，则无法避免开关电源纹波噪声大的固有缺点，需要额外增加LC滤波器。

VB02-T2Sxx 尺寸：25.022.017.5mm	2W	优点：输入可接入全球通用交流市电，85-264VAC，输出是稳定的直流电，效率高，损耗小；同样体积能够输出更大的功率。缺点：属于开关电源，纹波噪声较大，需要加入LC滤波器。
