1、F输入侧保险丝，应选择具有安规认证的慢断保险丝，其额定工作电流计算公式如下(注意，保险丝取得大则起不了保护作用，太小则容易引起误熔断)：

2、NTC:热敏电阻，在小功率AC-DC模块中适用，也可以不接。如果应用场合对浪涌电流较高要求，则可以选用5~10欧绕线电阻。

3、R1R2:29/3w绕线电阻，R3:1M欧/W绕线电阻。

4、MOV：压敏电阻，雷击浪涌时保护模块不被损坏。

5、CX、CY：安规电容。

6、LM：共模电感，建议10mh~30mh

7、C1：高频陶瓷电容或聚酯电容,0.1uf/50V。

8、C2：输出滤波高频铝电解电容，输出电流大于等于5A，选择220uf，小于5A选择100uf，电容耐压降额大于80%。

9、TWS：用来在模块异常时保护后级电路，建议使用。

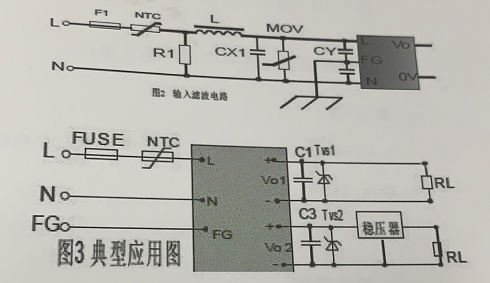

对双路或三路输出模块，输入侧应用电路相同，输出侧可以看作两个独立变换选择滤波参数。图1所示应用电路为典型的应用电路，如在电力或室外对C有更高的场合则须增加滤波措施，图2为一种典型输入EMC滤波电路，仅供参考。(注：在图1的应用中，我司的产品，EMI均能满足 classB，雷击浪涌能满足3级以上，祥见我司的技术手册)

对于多路输出的电源，一般是对主路进行稳压的，若客户对铺路电压的精度要求高时，请在铺路后面一线性稳压器或其它稳压器。如图3所示。

AC-DC模块电源应用安全设计

1、标志要求

在保险丝、保护地、开关处必须按照安规要求明确标志规格和符号，能够触及的危险电压和能量贴危险警告标识。

2、材料要求

输入L、N、PG连接线分别使用褐色、蓝色和黄绿色导线。属于依靠基本绝缘加保护地防电击设备(I类设备)，确保接地线(黄绿线)与大地良好连接，接地电阻小于0.19。

3、电气间隙和爬电距离

对于属于I类设备和I类设备的应用环境，用户应注意确保L和N在保险丝之前满足安规标准的加强绝缘距离要求在保险丝之后满足安规标准的基本绝缘距离要求。

4、输入端能量

输入侧如CX电容较大，可增加放电电阻保证插头或连接器断开后，输入端L、N之间的滞留电压在1秒钟之内泄放到其最大值得37%以下。
